ابزار اکسپندر را بشناسیم!
در صنایع بزرگ نفت، گاز، پتروشیمی، نیروگاه ها، صنایع غذایی و...، تجهیزاتی مانند مبدل های حرارتی شل تیوب، ایرکولر، کندانسور، اواپراتور، دیگ بخار، بویلرها و...، وجود دارند که توسط نوعی لوله، سیالات را از خود عبور داده و تغییر دما ایجاد می کنند. ابزار اکسپندر برای ساخت و تعمیر این تجهیزات، مورد استفاده قرار می گیرد.

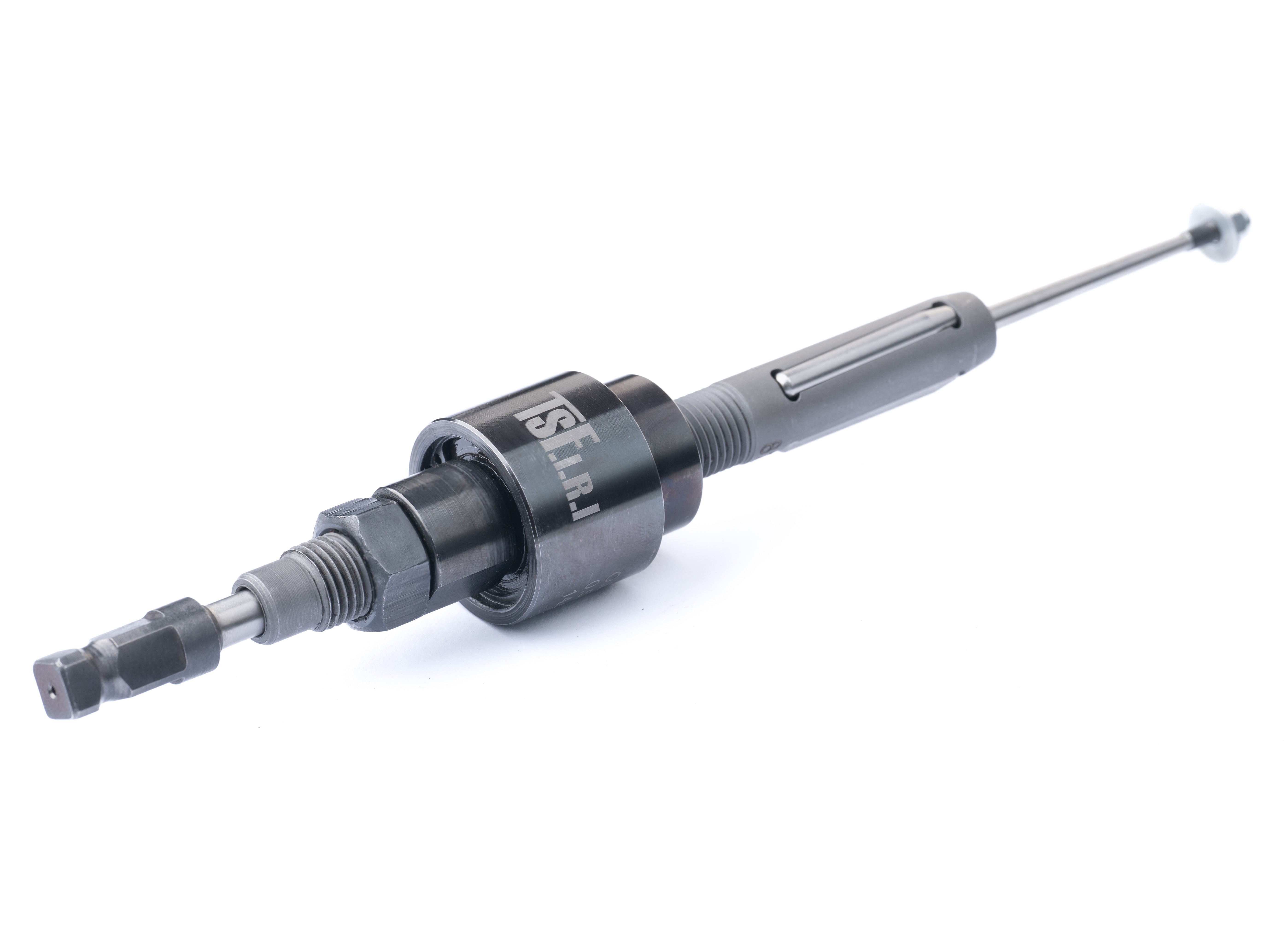

تیوب اکسپندر«والس»، ابزاری مکانیکی است، که بدون جوش یا هیچ واسطۀ دیگری و صرفا از طریق انبساط، لوله «tube» را برای انتقال سیالات، به صفحۀ نگهدارنده «tube shit» متصل و آب بندی می کند.
اکسپندر یا والس، از فولاد آلیاژی سردکار، ساخته شده و اجزای مختلفی دارد. این ابزار در چند مرحله تولید، و طی عملیات حرارتی پیچیده ای، به سختی و مقاومت لازم می رسد.
اجزای اصلی اکسپندر:
اجزای اصلی ابزار اکسپندر شامل چهار بخش اصلی رولر، مهره توپی، مندریل و بدنه می شود:
- مندریل(MANDREL)، نیروی چرخشی دستگاه اکسپند را، با چرخش و حرکت رو به جلوی خود، به رولر ها انتقال می‌دهد. این بخش از ابزار، در چنین شرایطی باید مقاومت بالایی در برابر ساییدگی و فشار داشته باشند. بنابر این، لازم است تا تحت شرایط ویژه ای سخت کاری شده و در کوره قرار بگیرد.
- رولر(ROLLER)، با بهره گیری از نیروی چرخشی مندریل و حرکت رو به بیرون خود، سطح داخلی تیوب را باز می‌کند تا عملیات اکسپند، به خوبی صورت بگیرد.
لازم است که رولرها با آلیاژی مخصوص و به کمک دستگاه های به روز دنیا مانند «cnc»، تراش و سنگ محور، با دقت و کیفیت بالایی ساخته شوند و عملیات حرارتی ویژه ای را برای سخت کاری پشت سر بگذارند تا در برابر فشار و اصطکاک وارد شده در حین عملیات، مقاوم باشند.
- بدنه(CAGE)، این بخش از اکسپندر به کمک دستگاه های فرز چهار محور و تراش سی ان سی «cnc» ساخته می‌شود. بدنه، نگهدارندۀ تمام اجزای اکسپندراست.
وجود شیارهای دقیق و مناسب با زاویه ای خاص در قسمت بدنه، هم مانع خروج رولرها می‌شود و هم زاویۀ پیچش خاصی ایجاد می‌کند، که سرعت پیشروی مناسبی را برای حرکت ابزار در لوله به وجود می‌آورد.
- مهره توپی (Thrust Collar)، این قطعه جهت تنظیم طول اکسپند در لوله و تثبیت آن مورد استفاده قرار می گیرد.همچنین با توجه به مکانیزم هرزگرد، پس از قرار گرفتن روی لبه تیوب شیت، به دلیل فشار و کشش رو به داخل ابزار در حین عملیات اکسپند، از تخریب و اصطکاک در عملیات جلوگیری می کند.
انواع اکسپندر ASPA
شرکت آماد صنعت پترو آریا، توانایی ساخت و تولید انواع ابزار اکسپندر، مطابق با استانداردهای مهندسی و همچنین نیاز مشتری با مشخصات فنی خاص را دارد.
به طور کلی می توانید درخواست ساخت سری ابزار اکسپندرهای زیر را، با مشخصات فنی خاص، درشرکت آماد صنعت پترو آریا ثبت کنید.
ابزار اکسپندر سری 800
ابزار اکسپندر سری 5-800
ابزار اکسپندر سری 900
ابزار اکسپندر سری 1000
ابزار اکسپندر سری 5-1000
ابزار اکسپندر سری 1200
ابزار اکسپندر سری 5-1200
ابزار اکسپندر سری 8012
ابزار اکسپندر سری TBZ
ابزار اکسپندر سری TBE
