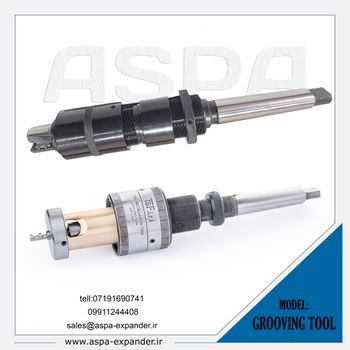

GT Serrating tool
FOR SERRATING TUBE SHEET
.
• This tools efficintly cut groove in tube sheet holes which increases the strenght of the rolled joint between the tube and tube sheet.
.
Spare Toolbits with specific form or number of teeth are available on request.
ابزار شیارزن:
«grooving tool گرووینگ تول» «Serrating tool سریتینگ تول»
این ابزار در انواع عملیات تیوب ریزی، با ایجاد شیار در تیوب شیت باعث افزایش استحکام و دوام اتصال تیوب به تیوب شیت می گردد.
تیغۀ مخصوص این ابزار « تیغه براده برداری یا تولبیت» نیز در طرح های متفاوت، متریال های مختلف و با تعداد دندانه های خاص، قابل ساخت و ارائه است.
به طور کلی عملکرد ابزار شیار زن در چهار مکانیزم اصلی صورت می گیرد.
1-براده برداری با تولبیت و مندریل
2-تنظیم فاصلۀ شیار تا لبۀ تیوب شیت با بهره گیری از بدنه و قطعه مهره تثبیت
3-تنظیم عمیق شیار به واسطۀ پیچ و مهره و پیچ تثبیت
4-تسهیل در خنک کاری با بهره گیری از بخش قلعه ای و توپی هرزگرد در ابزار
سایز استاندارد این ابزار از «3/8” (9.53mm) » تا «2,1/2” (63.5mm)» است و خارج از این ابعاد، ابزار شیارزن با مشخصات فنی خاص، به صورت سفارشی پذیرفته و تولید می شود.
